Электрическое поле в диэлектрике: как пластиковые элементы розетки обеспечивают изоляцию

Несмотря на внешнюю простоту, бытовая розетка представляет собой сложную электротехническую систему, в которой одновременно сочетаются токоведущие элементы, изоляционные материалы и требования к пожарной и электрической безопасности. Ключевую роль в её конструкции играют диэлектрики - именно они обеспечивают разделение проводящих частей, ограничивают воздействие электрического поля и сохраняют изоляционные свойства при длительной эксплуатации.

При подключении бытовой техники мы взаимодействуем с электроустановочным изделием, в котором токоведущие части находятся под напряжением. Безопасность в таких устройствах обеспечивается за счёт применения диэлектрических материалов, которые не допускают протекания свободного тока и формируют распределение электрического поля внутри конструкции.

Под действием внешнего электрического поля в диэлектрике возникает поляризация - смещение связанных зарядов, приводящее к перераспределению поля внутри материала и снижению его напряжённости по сравнению с вакуумом или воздухом. Однако изоляционные свойства определяются не только этим эффектом, но и устойчивостью диэлектрика к длительным электрическим нагрузкам, нагреву и поверхностным утечкам, что и формирует требования к выбору материалов.

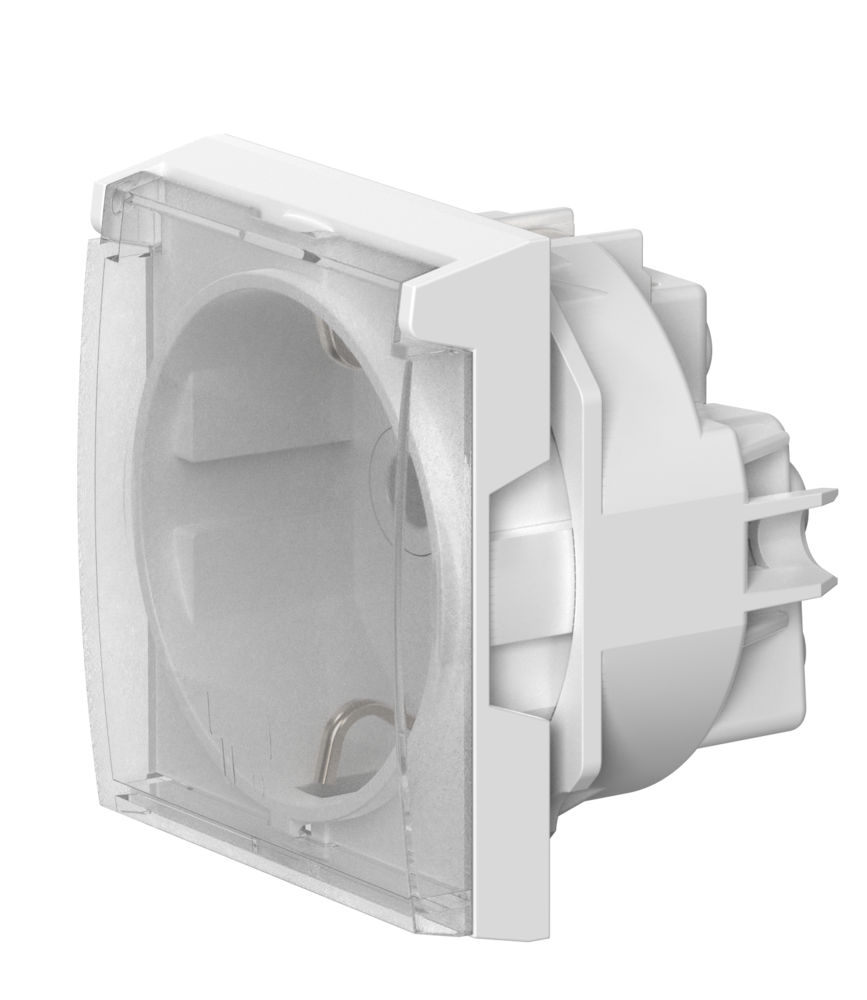

На фото: Розетка CADUCEUS ALING MODE электрическая, модульная с крышкой, для скрытой проводки, механизм, 16А, 250 В~

Конструкция розеток требует дифференцированного подхода, поскольку её элементы работают в различных электрических, тепловых и механических режимах. В зонах с невысокими тепловыми и токовыми нагрузками приоритет отдают ударной прочности, стабильности формы и базовым изоляционным свойствам. Поэтому для лицевых панелей электроустановочных изделий часто используют термопласты, включая ABS-пластик.

Вблизи контактной группы условия эксплуатации существенно усложняются: возрастает температура, плотность тока и требования к электрической и дугостойкой прочности материалов. В таких зонах применение обычных термопластов ограничено, поэтому часто используется керамика. Она обладает более высокой термостойкостью и стабильностью свойств при длительных нагрузках.

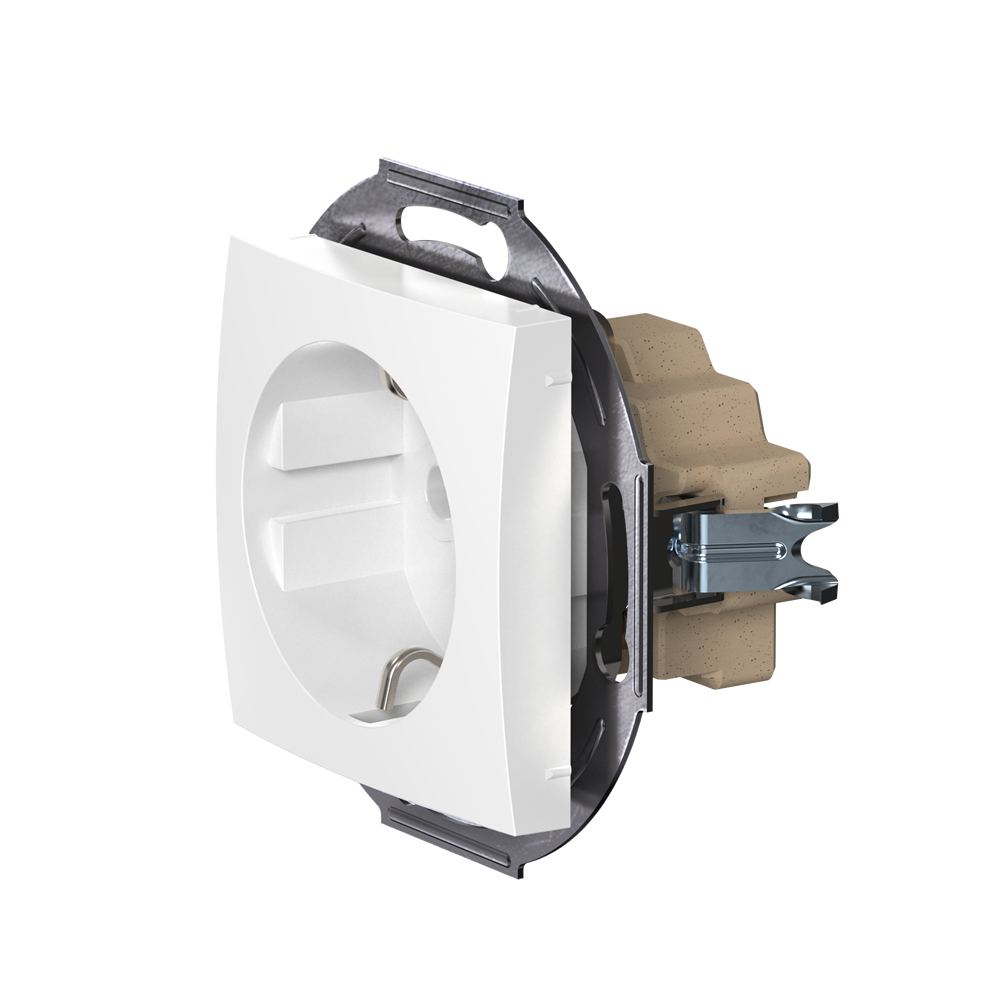

На фото: Механизм встраиваемой розетки CADUCEUS ALING PRESTIGE с керамическим основанием, с заземлением, без шторок, 16А, 250В~

Однако даже при использовании сырья с высокой электрической прочностью изоляция имеет физические пределы. При превышении допустимой напряжённости электрического поля, а также при наличии загрязнений, влаги или дефектов поверхности, возрастает вероятность возникновения утечек и электрического пробоя.

Поэтому при проектировании электроустановочных изделий критическое значение имеют не только свойства материалов, но и геометрия изоляционных расстояний, а также устойчивость конструкции к внешним условиям эксплуатации.
